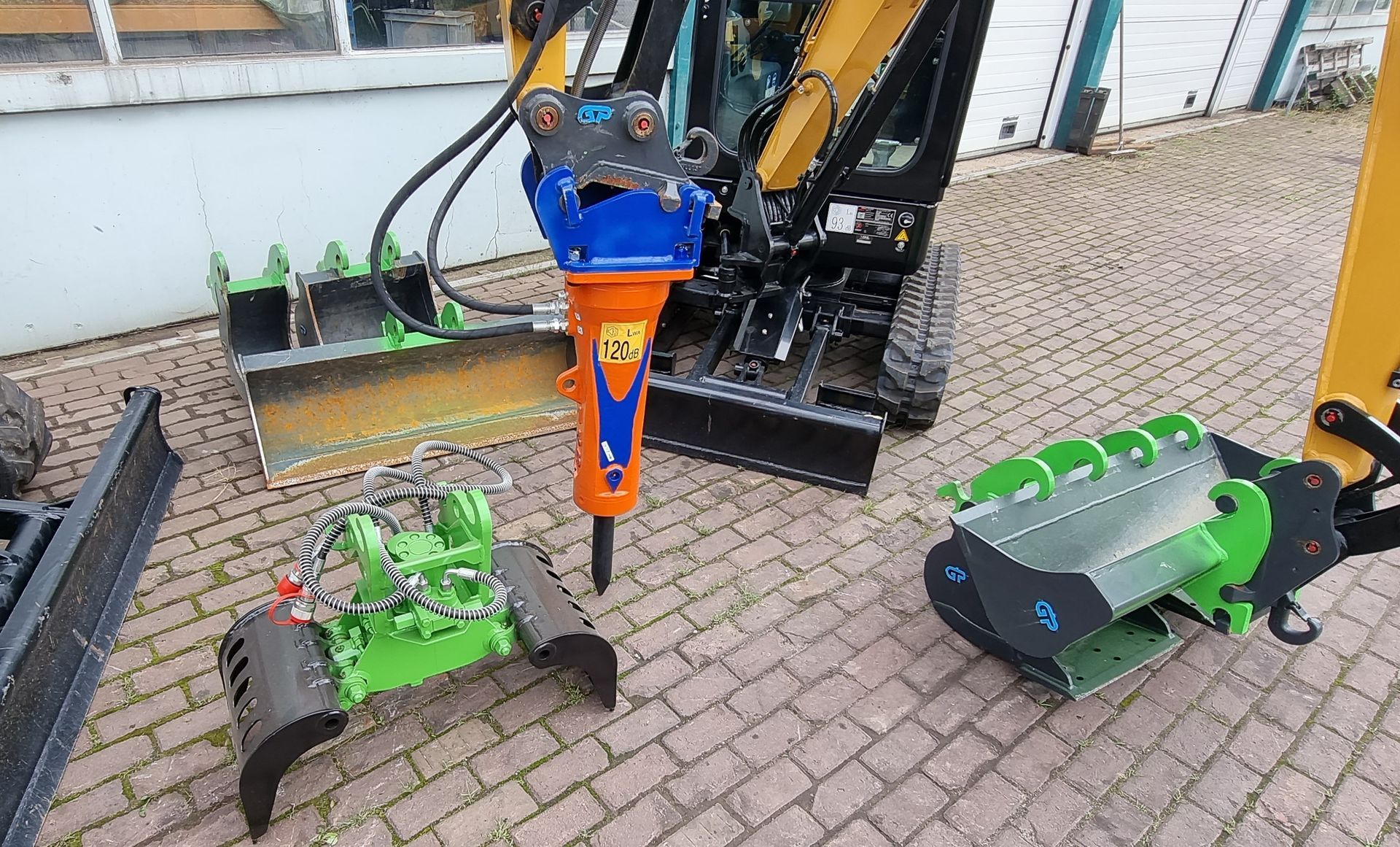

Minigraver 1.8ton

Afmetingen (transport)

• Transport lengte: 3640 mm
• Transportlengte (schuifblad): 3875 mm
• Transport breedte: 980/1350 mm
• Transport hoogte: 2420 mm
• Bovenwagen: 980 mm
• Hoogte boven cabine / ROPS: 2420 mm
• Hoogte van de giek (transport): 1175 mm
• Totale lengte van onderwagen: 1585 mm
• Achterzijde lengte: 900 mm
• Spoorbreedte: 750/1120 mm
• Onderwagenbreedte (blad): 980/1350 mm
• Horizontale afstand tot schuifblad: 1190 mm
• Schuifblad hoogte: 280 mm
• Rupshoogte: 375 mm
• Breedte rupsen: 230 mm
• Minimale bodemvrijheid: 180 mm
• Contragewicht radius: 470 mm
• Hoogte motorkap: 1275 mm
• Zwenkradius aan de achterkant: 920 mm
• Wielbasis: 1220 mm
• Bedrijfsgewicht: 1850 kg
• Bodemdruk: 0,31 kg/cm²
• Standaard bakinhoud: 0,04 m³

Werkbereik

• Max. horizontaal bereik op de grond: 4000 mm
• Max. graafdiepte: 2360 mm
• Max. graafhoogte: 3665 mm
• Max. storthoogte: 2635 mm
• Min. storthoogte: 795 mm
• Max. verticale graafdiepte: 2215 mm
• Machinehoogte bij min. draaistraal: 2745 mm
• Min. zwenkradius: 1705 mm

Aantal werklampen

• Aantal lampen – voorzijde (LED): 2
• Aantal lampen – giek (LED): 1
• Aantal lampen – platform (LED): 0
• Aantal lampen – cabine achterzijde (LED): 0

Vulcapaciteit

• Dieseltank: 23 liter
• Koelvloeistof: 4,1 liter
• Motorolie: 3,4 liter
• Eindaandrijvingen (per zijde): 0,4 liter
• Hydraulisch systeem: 26 liter
• Hydraulische olietank: 21 liter
• Adblue: n.v.t.

Motor

• Fabrikant: Yanmar
• Model: 3TNV80F
• Type: Watergekoelde 3-cilinder dieselmotor met indirecte injectie
• Nominaal vermogen: 14,6 kW
• Tpm: 2400 tpm
• Max. koppel: 64,7 Nm / 1800 tpm
• Verplaatsing: 1267 ccm
• Emissienorm: Stage V
• Batterijen: 12V, 60Ah

Hydraulisch systeem

• Hoofdpomp(en): 1x variabele axiale plunjerpomp met load sensing control
• Merk hoofdpompen: CASAPPA
• Max. oliestroom: 72 l/min
• Rijmotor(en): Axiale zuigermotor met variabele opbrengst
• Merk rijmotoren: NACHI
• Zwenkmotor(en): Axiale zuigermotor
• Merk zwenkmotoren: NACHI

Prestatie

• Zwenksnelheid: 10 o/min
• Zwenkkoppel: 2,27 kN
• Max. rijsnelheid langzaam: 2,2 km/h
• Max. rijsnelheid hoog: 3,8 km/h
• Max. rrijkracht: 15,6 kN
• Max. helling: 58% / 30°
• Graafkracht – bak ISO: 15,2 kN
• Graafkracht – bak SAE: 12,8 kN
• Graafkracht – lepelsteel ISO: 9,2 kN
• Graafkracht – lepelsteel SAE: 8,7 kN
• Aantal verschillende werkmodi: 0

Boven- en onderwagen

• Lengte giek (boom): 1810 mm
• Lengte lepelsteel (stick): 1130 mm
